電力系統的中性點接地方式是一個綜合性的技術問題，它與系統的供電可靠性、人身安全、設備安全、絕緣水平、過電壓保護、繼電保護、通信干擾（電磁環境）及接地裝置等問題有密切的聯系。我國中壓電網中，80%以上的故障是單相接地引起的，架空線為主的電網單相故障中絕大多數為瞬時性故障，而架空線供電又是中壓電網的主要形式。合理選用中性點接地方式，可以減少線路故障跳閘次數，提高供電的可靠性。在電網發展變化比較大的地區，合理選用中性點接地方式，可以減少設備的頻繁改造和更換，減少投資。大力推廣的中性點接地方式是：中性點經電阻接地。分為高阻接地和小電阻接地

接下來我們學習下小電阻接地：

小電阻接地使用場所：

a）變電站每段母線單相接地故障電容電流大于100A（35kV系統為50A）時，會引起地電位開高達數千伏，大大地超過了安全的允許值，會對低壓設備、通信線路、電子設備和人身保安都有危險，宜采用小電阻接地方式。

注：當單根電纜電容電流較大時，小電阻接地系統也可以采用加裝適當補償的方法提高繼電保護靈敏度。

b）當變電站單相接地故障電流中的諧波分量超過4%，且每段母線單相接地故障電容電流大于75A時宜采用小電阻接地方式。

c）系統變化不確定性較大、電容電流增長較快的主城區，無論是否全電纜系統都可以采用小電阻接地系統。

小電阻接地成套裝置組成：

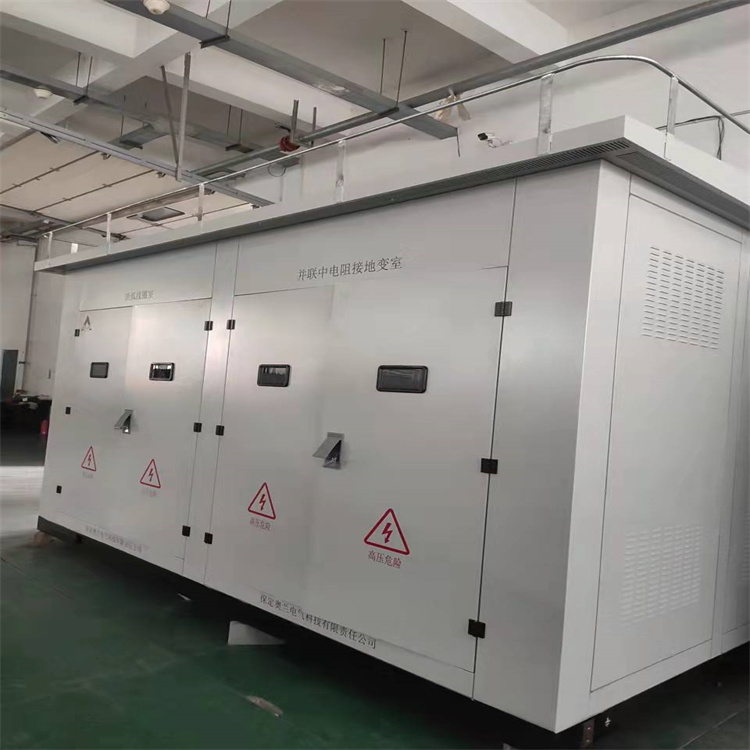

小電阻接地成套裝置由:DKSC接地變壓器（可選）、AL-FNR不銹鋼電阻器、高壓電流互感器、AL-DZK電阻柜智能監控裝置、柜體等組成。

小電阻接地優點：

1、電阻為耗能元件，是系統對地電容電流的泄放通道。

2、由于電阻顯著的阻尼作用，可消除由于各種原因引起的系統諧振過電壓（如：鐵磁、高頻、分頻諧振等）。

3、因接地電流高達幾百安以上，繼電保護有足夠的靈敏度和選取性，不存在選線上的問題。與線路零序繼電保護配合跳閘使用。

4、絕緣要求低，減少絕緣老化，延長設備使用壽命，提高設備可靠性可使電網建設成本降低10％～20％

5.可快速切斷接地故障點，過電壓水平低，能消除諧振過電壓，可采用絕緣水平較低的電纜和電氣設備。

小電阻接地使用場所：

a）變電站每段母線單相接地故障電容電流大于100A（35kV系統為50A）時，會引起地電位開高達數千伏，大大地超過了安全的允許值，會對低壓設備、通信線路、電子設備和人身保安都有危險，宜采用小電阻接地方式。

注：當單根電纜電容電流較大時，小電阻接地系統也可以采用加裝適當補償的方法提高繼電保護靈敏度。

b）當變電站單相接地故障電流中的諧波分量超過4%，且每段母線單相接地故障電容電流大于75A時宜采用小電阻接地方式。

c）系統變化不確定性較大、電容電流增長較快的主城區，無論是否全電纜系統都可以采用小電阻接地系統。
