常見的中性點發電機的接線方法為星型接法、接地方式分為不接地系統、經高阻接地、經消弧線圈接地三種接地方式
不接地也是非有效接地就是不處理不用連接中性點、這種接地方式一般不建議采納、因為一旦有弧光過電壓、電流急劇增大容易燒壞發電機組從而破壞整個電網系統、進而影響整個產業的生產進展這是極其不利的。

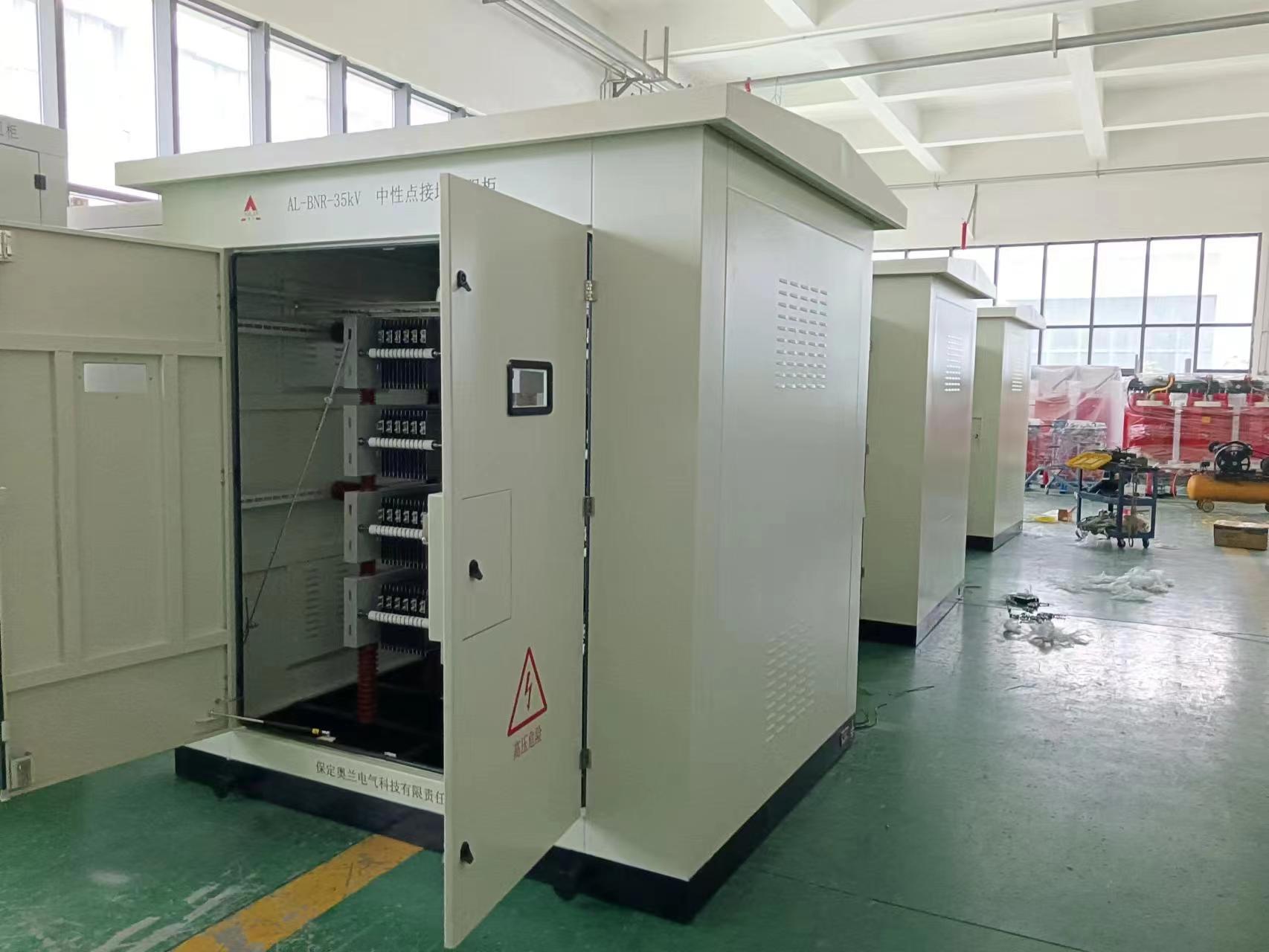

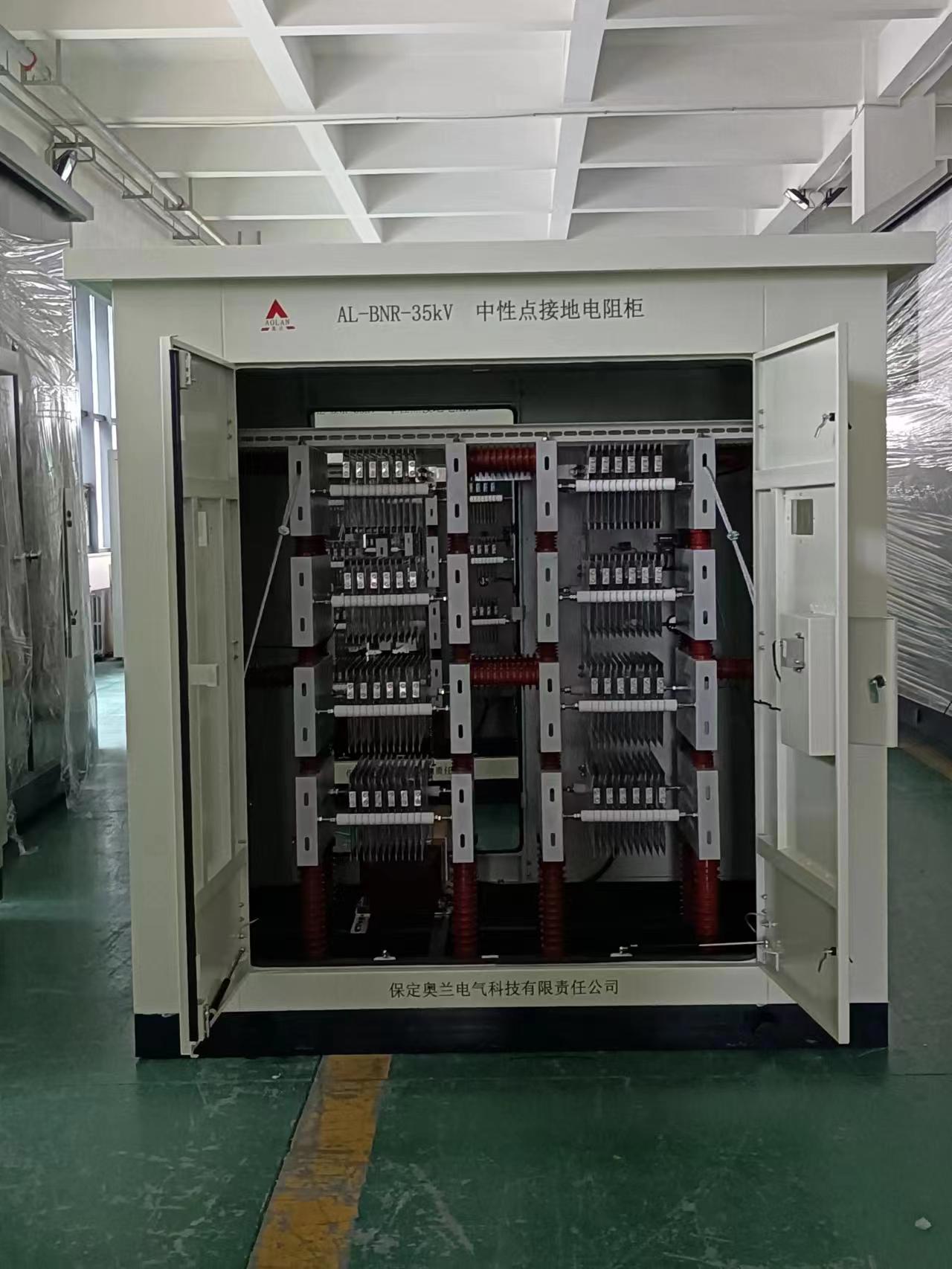

經高阻接地也就是經發電機中性點接地電阻柜連接在中性點上、經電阻柜接地是現在廣泛應用的一種接地方式、經濟實用、效果好、成本低、一般火電廠較為常見。采用中性點接電阻柜接地方式的目的就是給故障點注入阻性電流、以限制接地電流、防止各種過電壓危害、中性點通過電阻器接地可以把故障限流限制到適當值、提高繼電保護的靈敏度作用于跳閘、限制電弧的重然、使電壓限制在相電壓的2.6倍以內、又可有效防止鐵磁諧振過電壓、從而保證發電機的安全運行。經中性點接地電阻柜接地對降低電網過電壓、提高電網的安全性、可靠性、具有良好的效果。

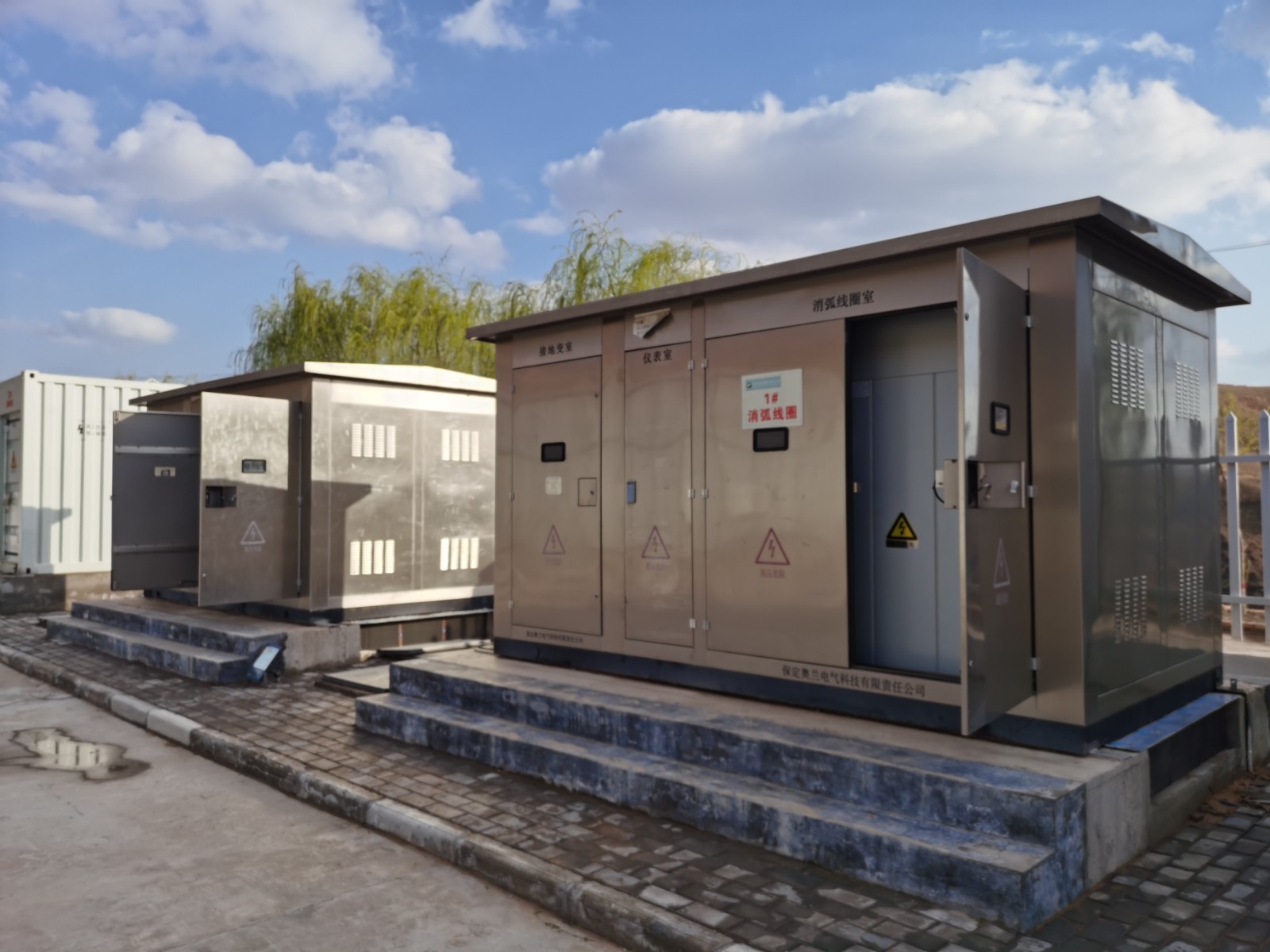

經消弧線圈接地是最穩定效果最好的一種接地方式、消弧線圈絕緣水平高、耐壓水平高正好可以彌補發電機絕緣水平低的缺陷、并且可以準確測量電網電容電流、自動跟蹤補償電網電容電流、可有效的抑制弧光接地過電壓危害、減少接地電流達到自動滅弧的目的、可保護設備帶故障運行2個小時。
消弧線圈補償接地起源于德國、工藝和性能都比較穩定、但是生產成本較高、后期隨著時代的發展、成本控制、歐美日本等一些國家逐漸推崇成本相對較低的電阻柜并一直沿用到現在。我國建國初期工業受前蘇聯影響選用消弧線圈補償接地案列較多、隨著改革開放經濟多元化的背景下也逐步采用中性點電阻柜接地方式、一直延續到現在消弧線圈補償接地方式和中性點電阻柜接地共用共存。
