一、概述
通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜金屬護層一端直接接地，另一端則須通過保護器接地。如果線路較長，還應將電纜護層分三段（或三的倍數段）相互絕緣，分段處的護層交叉互聯后通過保護器接地。
為更好的適應市場的需求，方便用戶現場安裝使用，我公司生產的電纜接地箱，包括電纜護層直接接地箱、保護接地箱和交叉互聯保護接地箱等三種形式的護層接地裝置。裝置采用密封設計，安裝使用簡便，外型小巧美觀。
二、產品用途
裝置連接于電纜護層與地之間。
電纜護層直接接地箱，內部含有連接銅排、銅端子等，用于電纜護層的直接接地。
電纜護層保護接地箱和電纜護層交叉互聯接地箱內涵電纜護層保護器、連接銅排、銅端子等，用于電纜護層的保護接地。
保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有優良的非線性伏安特性曲線。
|
圖三：保護器接線原理圖

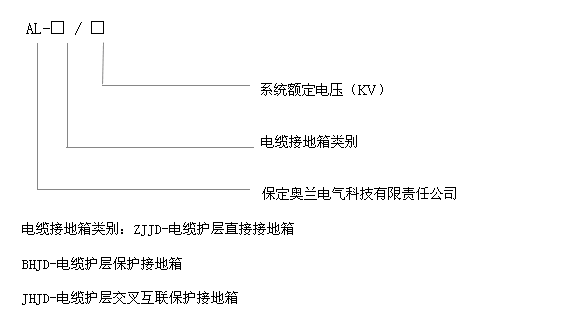

三、產品型號說明
四、保護器性能參數
表1
電纜護層 | 系統額定電壓 | 工頻耐壓/時間 | 10kA雷電沖擊電流下的殘壓 | 直流U1mA參考電壓(有效值) | 2ms方波通流容量 | 0.75U1mA下的泄漏電流 | 外形圖 |
保護器 | |||||||
型號 | kV(有效值) | ≤kV | ≥kV | A | ≤μA | ||
LHQ-6 | 6 | 2/2 | 4.6 | 2.1 | 200 | 50 | 圖三 |
LHQ-10 | 10 | 3/2 | 6.5 | 3.25 | 200 | 50 | 圖三 |
LHQ-27.5 | 27.5 | 5/4 | 7.5 | 4 | 600 | 50 | 三 |
LHQ-35 | 35 | 5/4 | 13 | 5.5 | 400 | 50 | 圖三 |
LHQ-66 | 66 | 5/4 | 15 | 5.5 | 600 | 50 | 圖二 |
LHQ-110(Ⅰ) | 110 | 5/4 | 15 | 5.5 | 600 | 50 | 圖二 |
LHQ-110(Ⅱ) | 110 | 10/4 | 30 | 11 | 600 | 50 | 圖二 |
LHQ-220(Ⅰ) | 220 | 6/3 | 35 | 17 | 800 | 50 | 圖二 |
LHQ-500 | 500 | 7.5/4 | 18* | 8.3 | 800 | 50 | 圖二 |
注：標*為雷電沖擊電流16kA下的殘壓
六、外形及安裝尺寸
圖四： 電纜接地箱外型圖
接地箱類型 | L1 | L2 | L3 | W1 | W2 | H |
三相直接接地箱 | 475 | 425 | 395 | 368 | 270 | 210 |
三相保護接地箱 | 600 | 550 | 520 | 368 | 270 | 360 |
三相交叉互聯保護接地箱 | 700 | 650 | 620 | 568 | 470 | 410 |
